Brusne ploče keramika

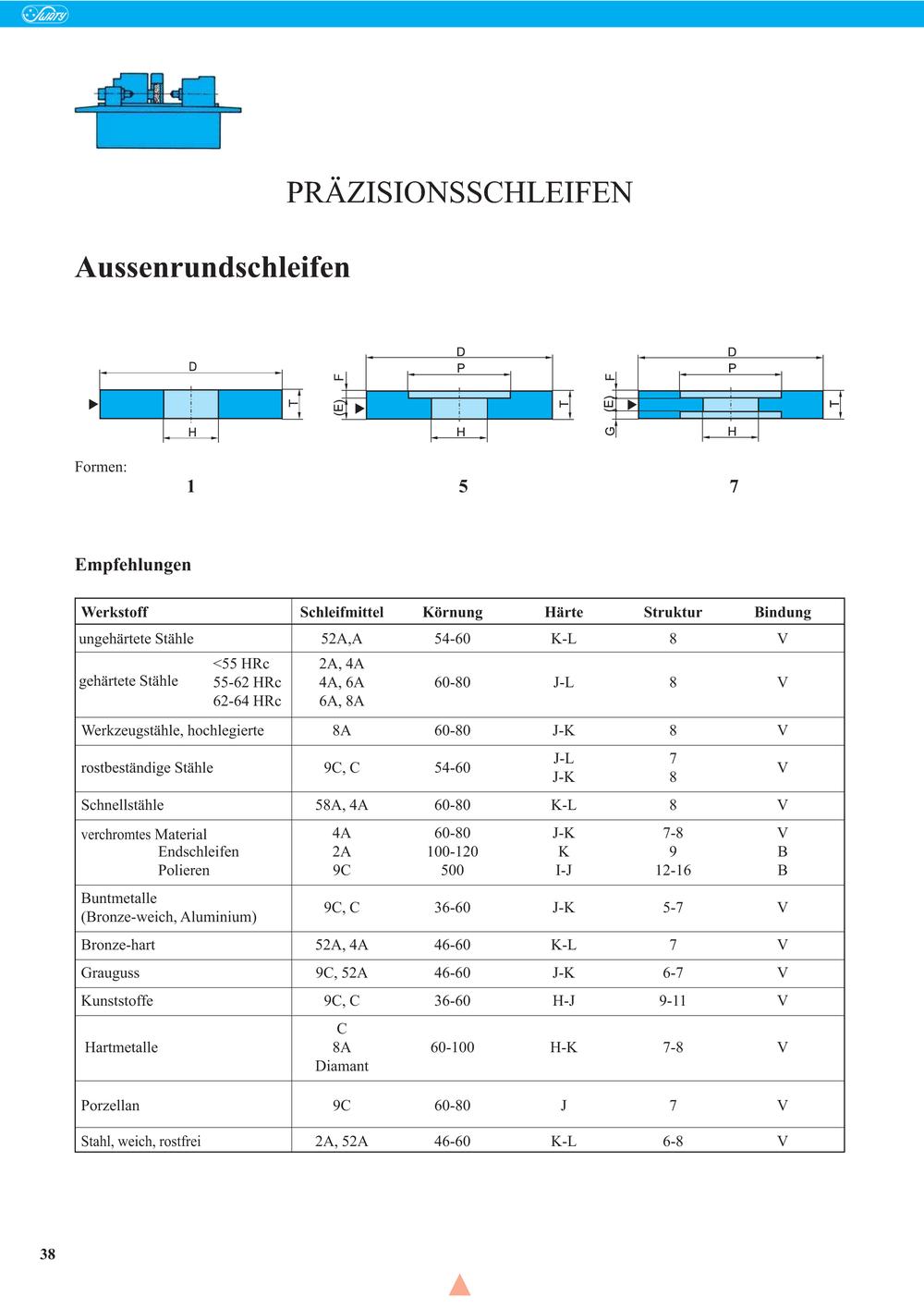

KRUŽNO BRUŠENJE RAVNIM BRUSNIM PLOČAMA MEĐU ŠILJCIMA
Oblik 1, 5, 7
Ravne brusne ploce
- Ravne brusne ploče koriste se na brusnim strojevima sa šiljcima za fina brušenja
- Brusne ploče se izrađuju u tri osnovne izvedbe u keramičkom vezivu koje se označavaju brojevima:
- 1 ravna brusna ploča
- 5 ravna brusna ploča jednostrano udubljena
- 7 ravna brusna ploča dvostrano udubljena
- Promjer: 75-1250mm
- Debljina: 6-100mm
- Otvor rupe: 10-305mm
- Preporučene brzine okretaja za fino brušenje: 20-32m/s
PREPORUKA:
Materijal |
Zrno |
Granulacija |
Tvrdoća |
Struktura |
Vezivo |
nekaljeni čelik |
52A,A |
54-60 |
K-L |
8 |
V |
kaljeni čelik |
2A,4A,6A,8A |
60-80 |
J-L |
8 |
V |
brzorezni čelik |
58A,4B |
60-80 |
K-L |
8 |
V |
nehrđajući čelik |
9C,C,52A |
54-60 |
J-L |
7-8 |
V |
obojeni metali |
9C,C |
36-60 |
J-K |
5-7 |
V |
sivi ljev |
9C, 52A |
46-60 |
J-K |
6-7 |
V |
tvrdi metali |
C, 8A, dijamant |
60-100 |
H-K |
7-8 |
V |
Datum: 12.8.2010
Za brušenje alata na stabilnim brusnim strojevima koriste se ravne brusne ploče oblika 1, 5, 7 odgovarajuće kvalitete i dimenzije.
Oblik 1, 5, 7
Datum: 28.4.2010
Fino brusenje ravnim brusnim plocama u keramicnom vezivu oblika 1, 5, 7 na brusnim strojevima sa šiljcima.
Datum: 27.4.2010
Za fino brušenje na strojnim brusilicama mogu se koristiti ravne brusne ploče, brusni lonci, brusni segmenti i brusni obruči odgovarajućih kvaliteta i dimenzija.
Oblik 1, 6, 11, 3, 4, 5, 12
Datum: 26.4.2010
Za oštrenje alata na univerzalnoj i automatskoj brusilici koriste se brusne ploče oblika 3, 4, 12, 6, 11, 5, 1. Brusne ploče izrađuju se u odgovarajućoj kvaliteti i dimenziji.
